A100 44 2,3 NF (60-2, фазир впрыск, ИКЗ)

[Ilia181]

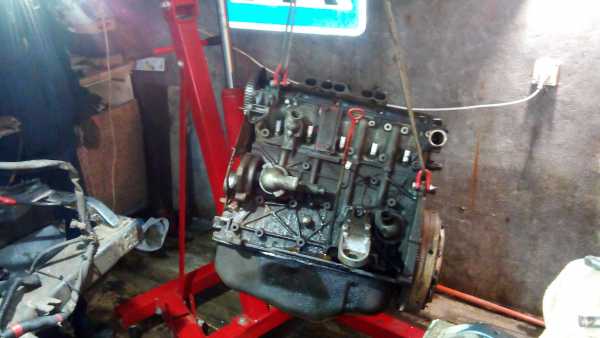

Установка электровпрыска ECar на сотку. Движок NF 5 цилиндров. Собиралась из 2.

Конфиг:
Рампа по спецзаказу, рдт ваз, форсунки Siemens Deka IV 136cc,
Синхронизация - шкив 60-2, дпкв ваз,
Датчик фаз - дх в трамблере без переделки,
Зажигание - катушки индивидуальные vag,
Дпдз - ваз бесконтактный,
Дтож - bosch,
Дтв - ваз,
Дад - от nexia,
Рхх - штатный моментный,
Лямбда - штатная.




Подготовка рампы

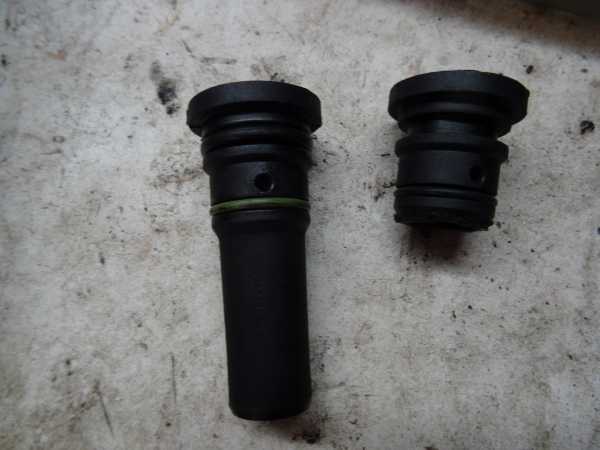

Обрезаем стаканчики от родных мехфорсунок

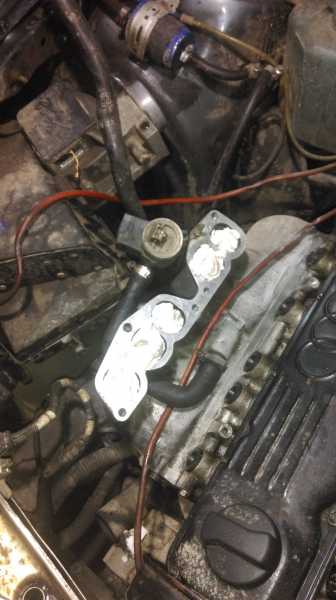

Примерка

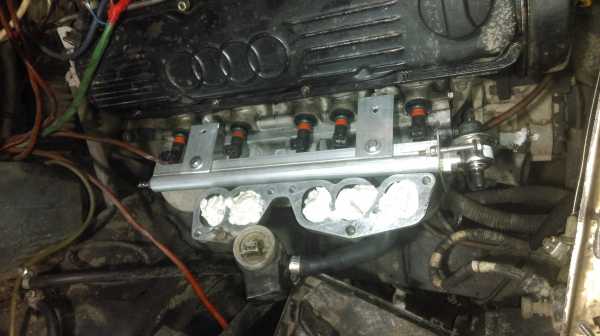

Установка

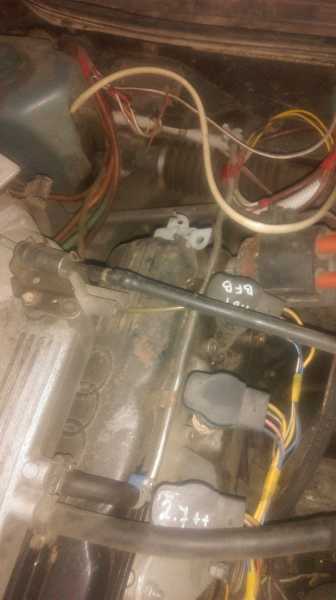

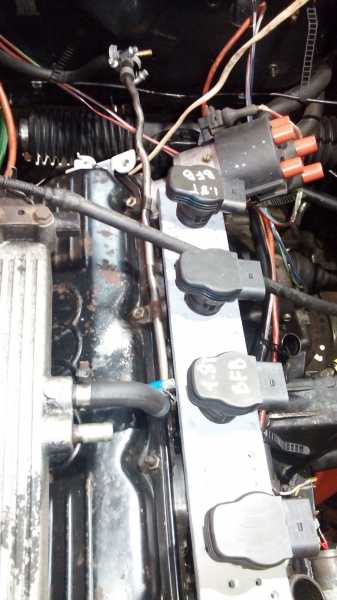

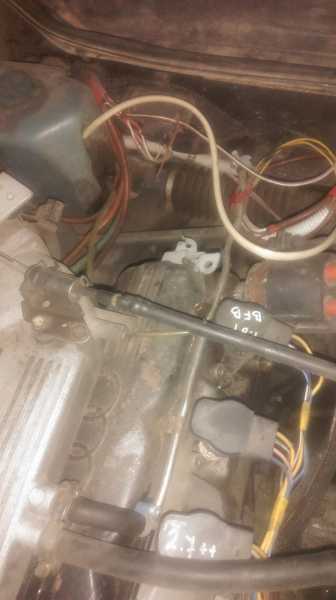

Установка индивидуальных катушек зажигания. Была запилена толстая текстолитовая панель для фиксации катушек и закреплена на блоке.

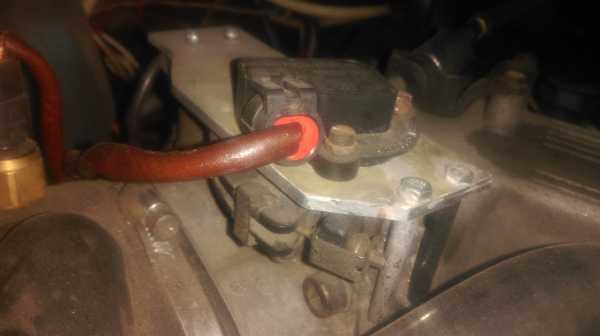

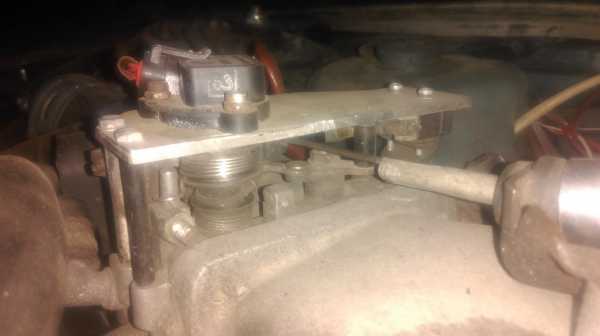

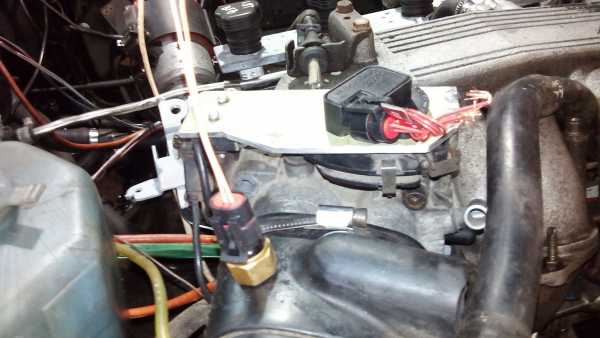

Установка дпдз на родной дроссельной узел

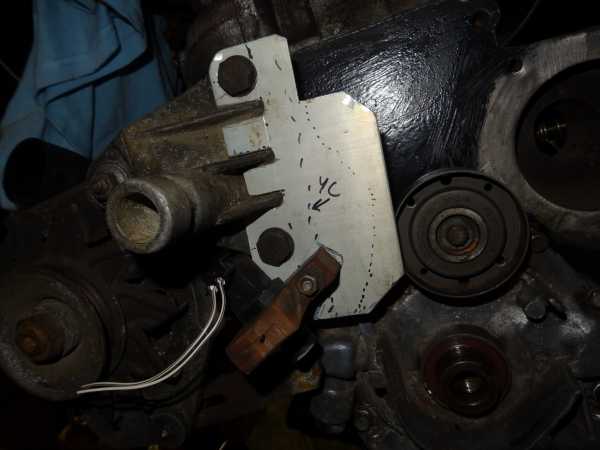

Установили пластину для крепления дпкв, на неё установили сам датчик

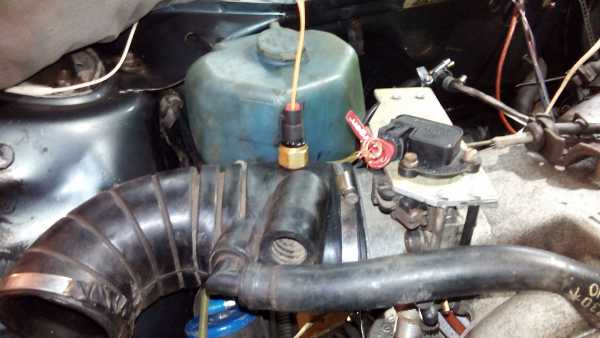

Установили дтв


Мап


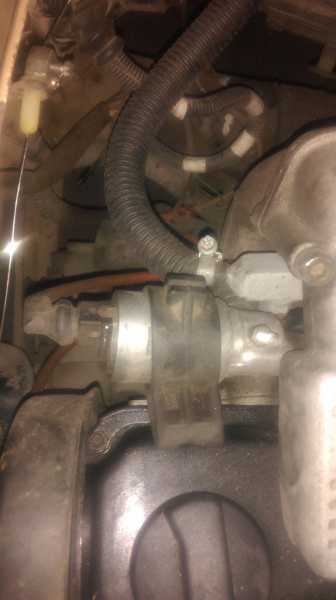

Рхх

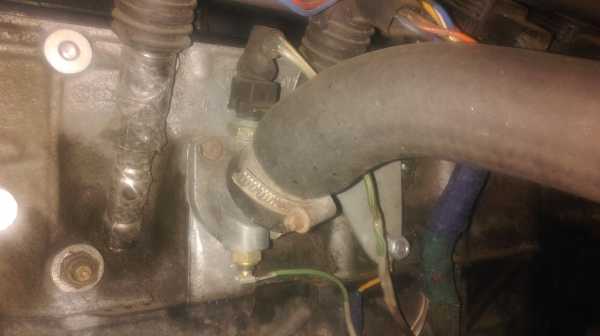

Дтож

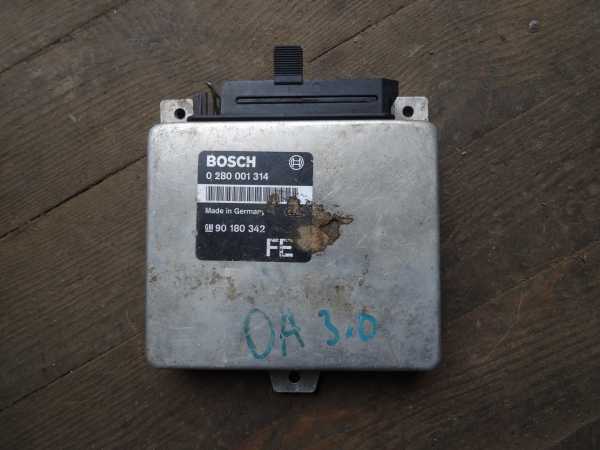

Старичка на пенсию


Также к блоку EC8 ECar, был подключен бензонасос через реле. В менеджере сконфигурирован выход для управления бн.
Подключена штатная лямбда, узкая.
